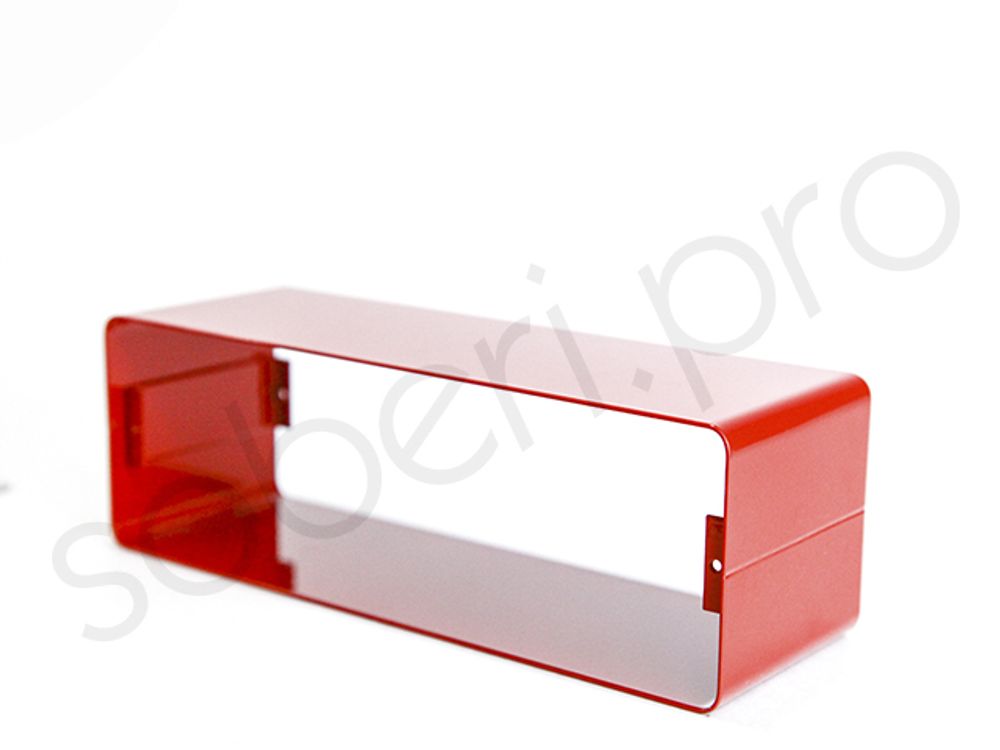

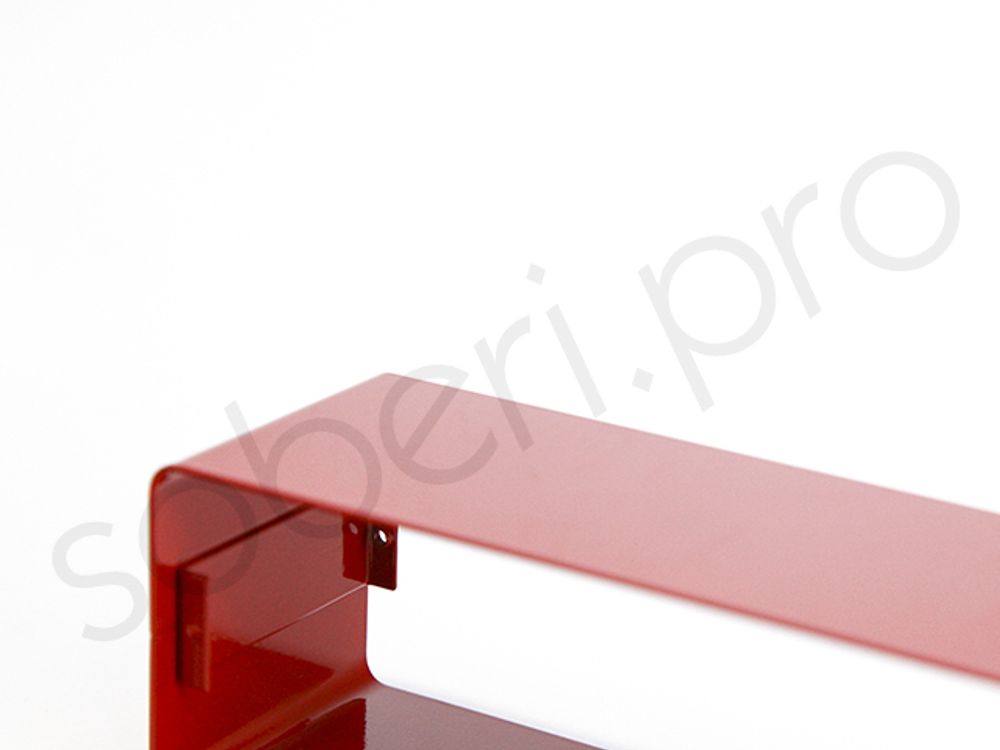

Корпус для самостоятельной сборки настольных ламповых часов на газоразрядных индикаторах ИН-4

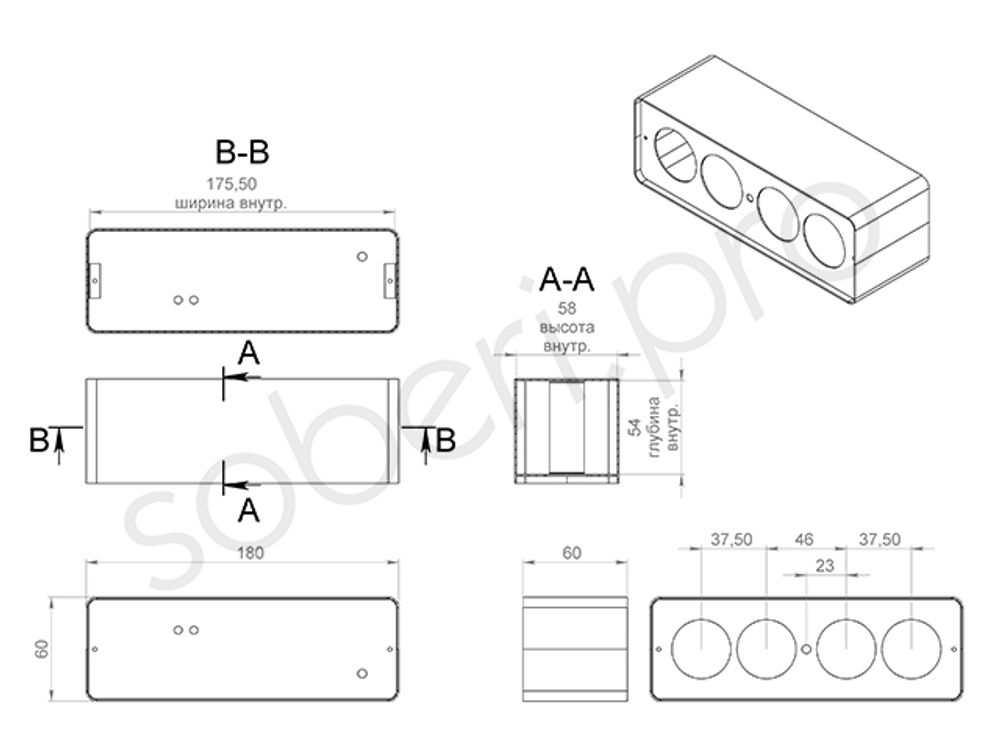

Габаритные размеры корпуса: Ш180 х Г60 х В60 мм
Печатная плата ламповых часов внутри корпуса крепится на 2 винта М3
КОМПЛЕКТ ПОСТАВКИ №1:
- Корпус (порошковая краска)
- Лицевая панель цвет черный, порошковая окраска
- Задняя панель (нержавеющая сталь) c 2 отверстиями для установки часов и 1 отверстием для сетевого разъёма
- Крепеж для сборки корпуса: ножки 4 шт, винты для соединения частей корпуса
КОМПЛЕКТ ПОСТАВКИ №2:
- Индикатор ИН4 4 штуки
- Корпус (порошковая краска)
- Лицевая панель , порошковая окраска
- Задняя панель (нержавеющая сталь) c 2 отверстиями для установки часов и 1 отверстием для сетевого разъёма
- Крепеж для сборки корпуса: ножки 4 шт, винты для соединения частей корпуса

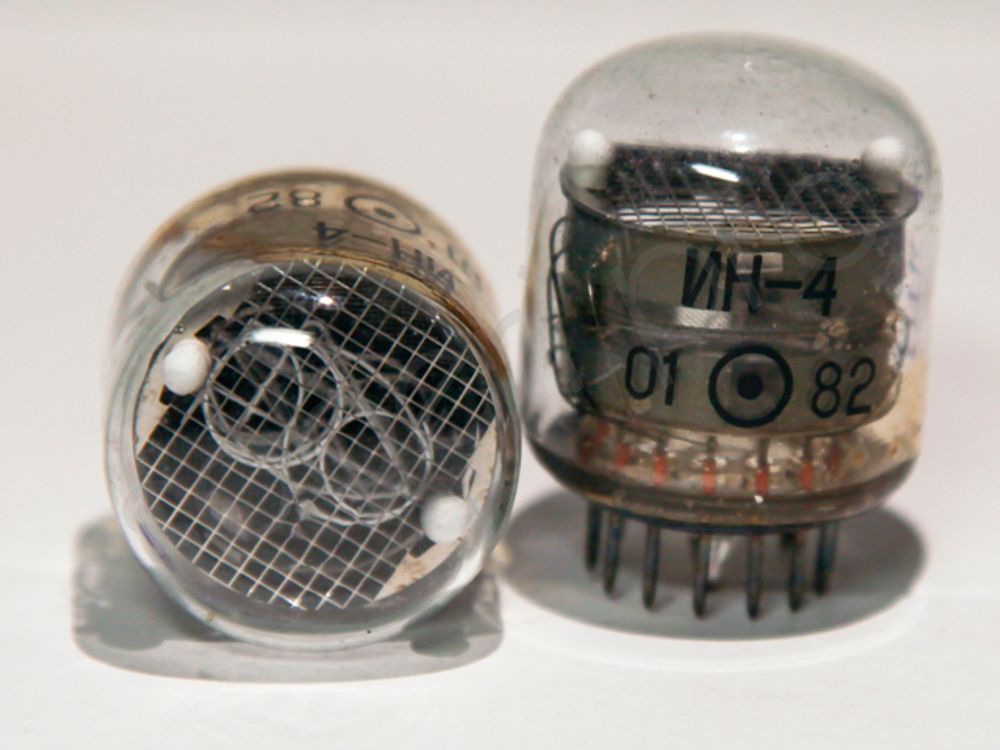

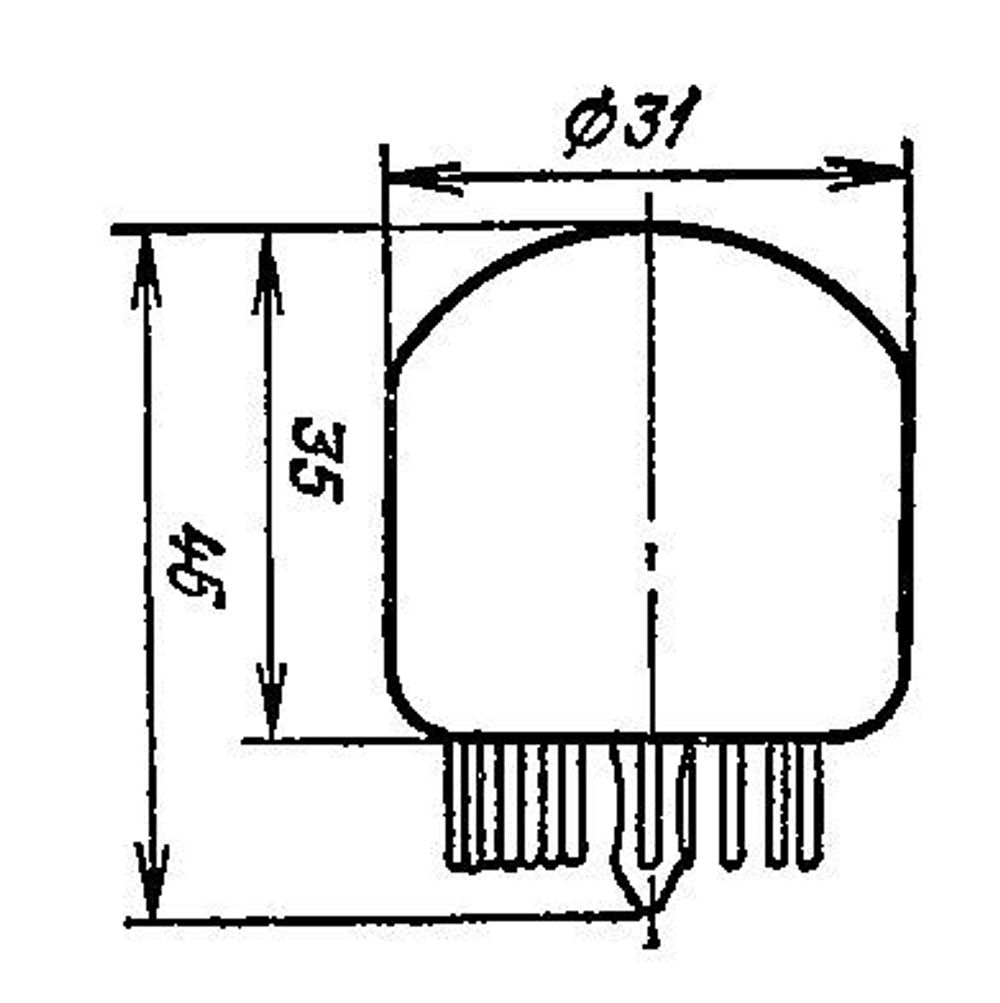

Характеристики газоразрядного индикатора ИН-4
|
Индицируемые цифры |
0-9 |
|
Высота цифр |
17мм |
|
Яркость свечения |
>100кд/м² |
|
Угол обзора |
>60° |
|
Напряжение источника питания |
>200В |
|
Напряжение возникновения разряда |
>170В |
|
Напряжение поддержания разряда |
>160В |
|
Ток индикации |
2,5мА |
|
Ток рабочий |
2,5...3мА |
|
Минимальная наработка |
1000ч |
|
Масса прибора |
30г |
ЦОКОЛЕВКА ИН-4
|
|
1 |
цифра 4 |
|
2 |
цифра 6 |
|
|
3 |
цифра 8 |
|
|
4 |
экран |
|
|
5 |
цифра 9 |
|
|
6 |
цифра 7 |
|
|
7 |
не подключен |
|
|
8 |
цифра 0 |
|
|
9 |
цифра 2 |
|
|
10 |
второй анод (опционально) |
|
|
11 |
цифра 3 |
|
|
12 |
цифра 5 |
|
|
13 |
анод |
|
|
14 |
цифра 1 |
Разработка и производство "КОРПУС.ПРО".
