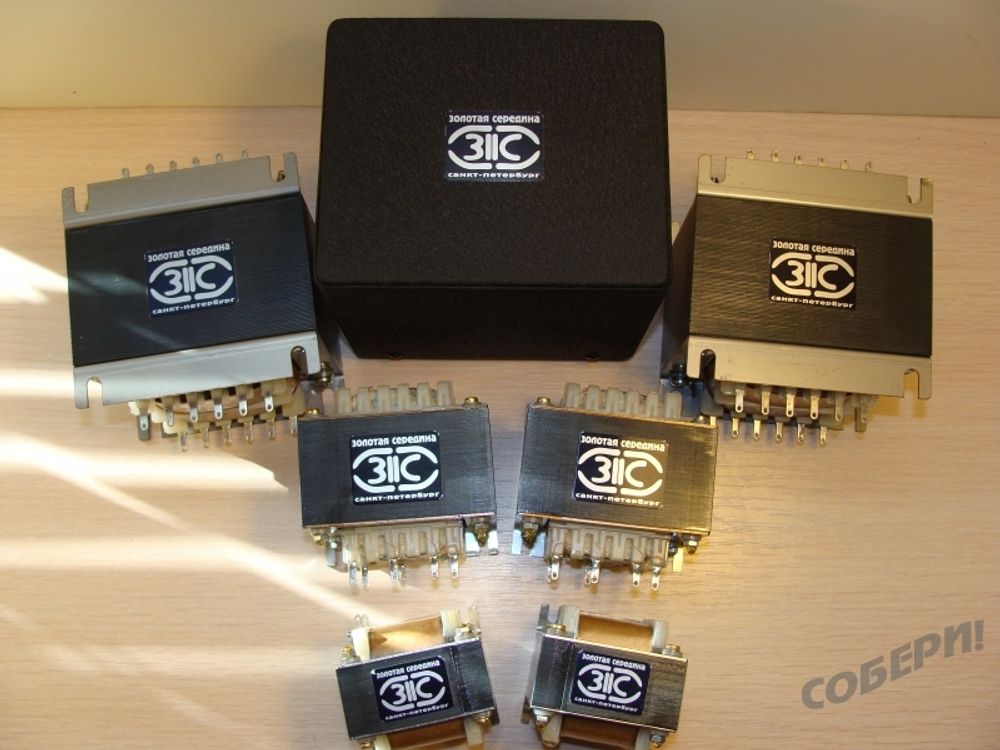

Комплект (набор) трансформаторов для сборки двухтактного PP лампового интегрального усилителя мощности "TRAFOLINE" с трансформаторной связью на радиолампе KT88
Все трансформаторы и дроссели собраны на магнитопроводе М6 (отожженная сталь производство Германия, толщина пластин 0,35 мм); выводы обмоток оформлены на монтажные ламели. Бандаж всех моточных изделий выполнен из немагнитных материалов.Все изделия соориентированы для правильной установки и отсутствия паразитных магнитных связей. Каждый трансформатор и дроссель имеет индивидуальный паспорт с указанием технических параметров и установочных размеров.

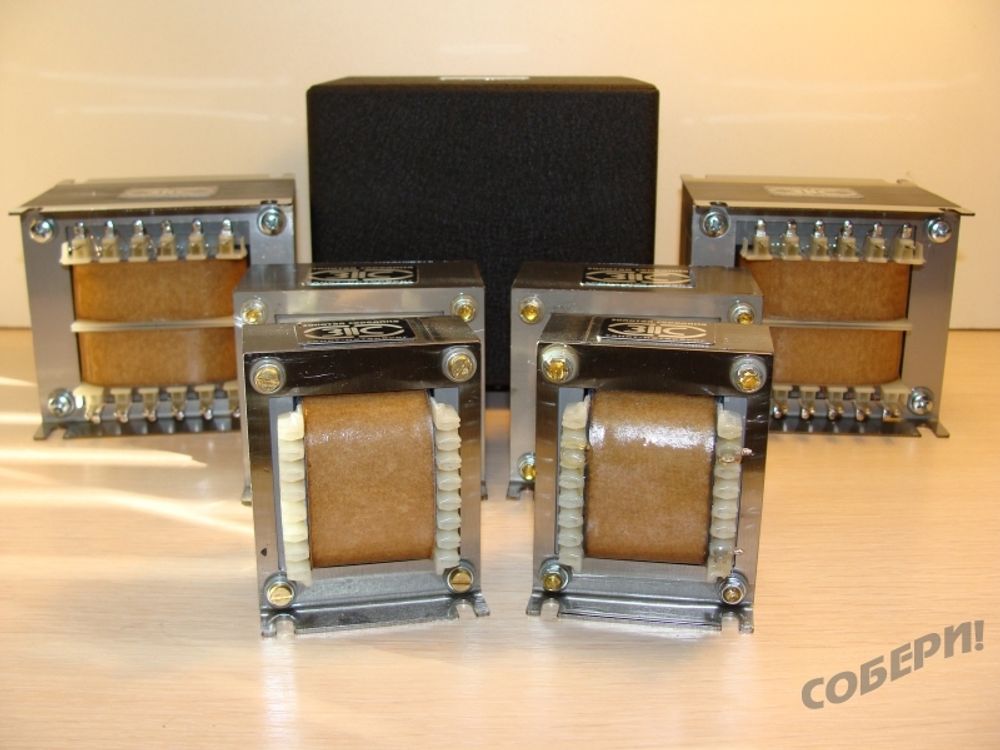

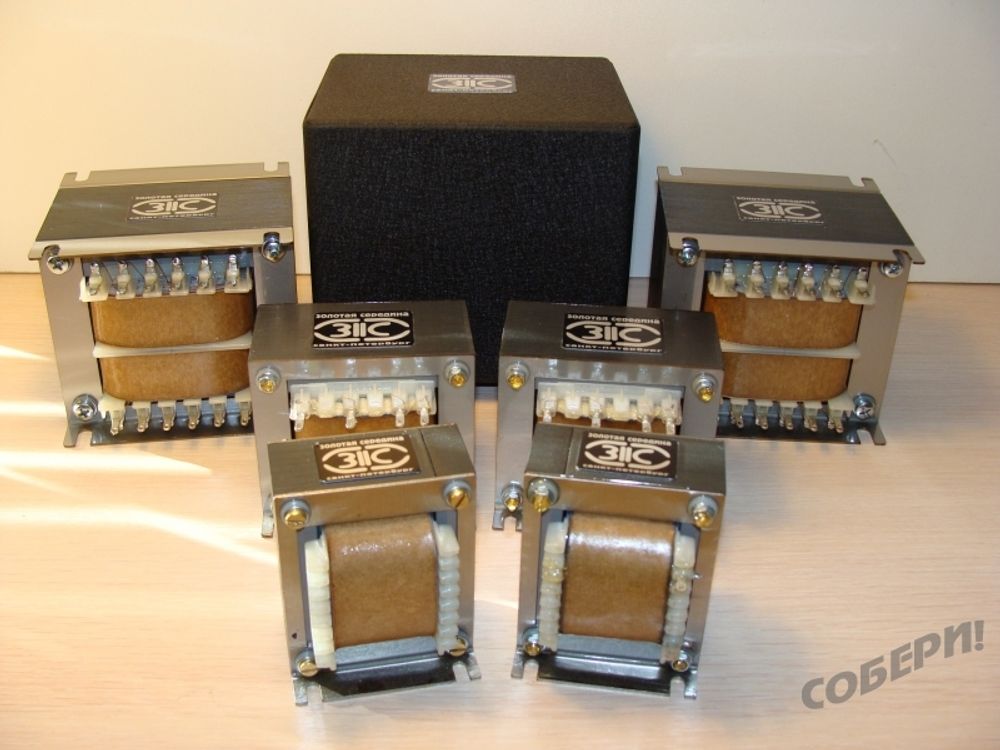

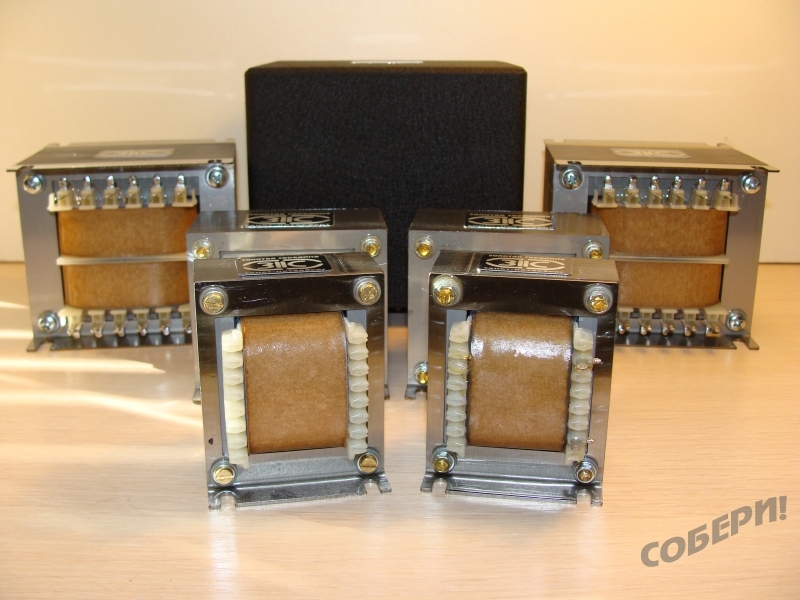

Состав набора трансформаторов:

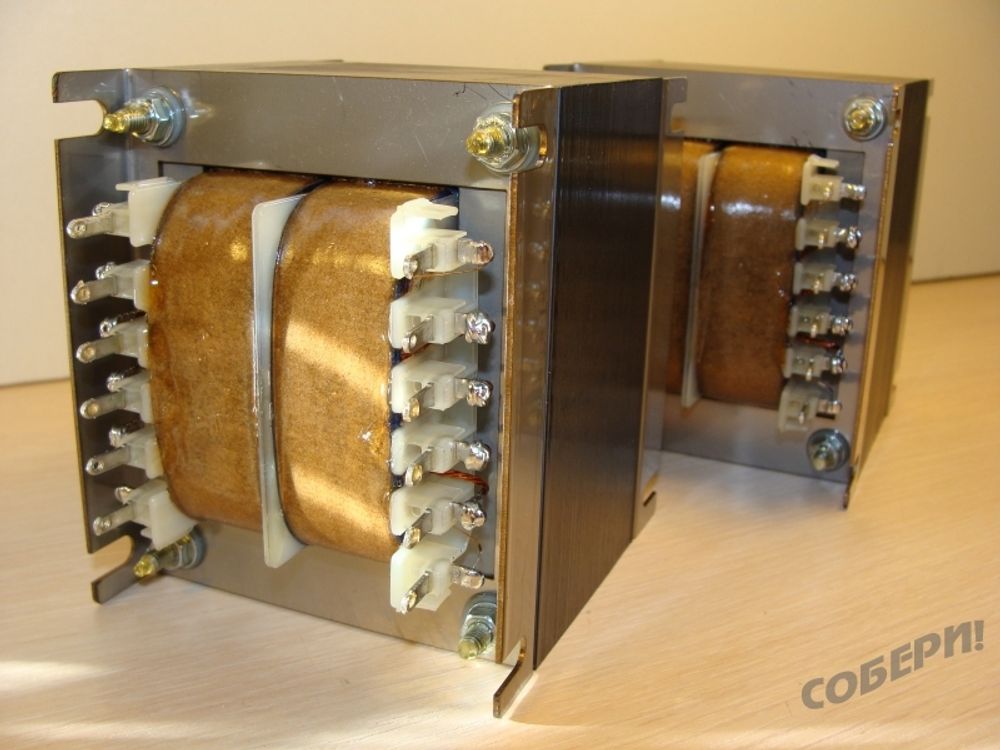

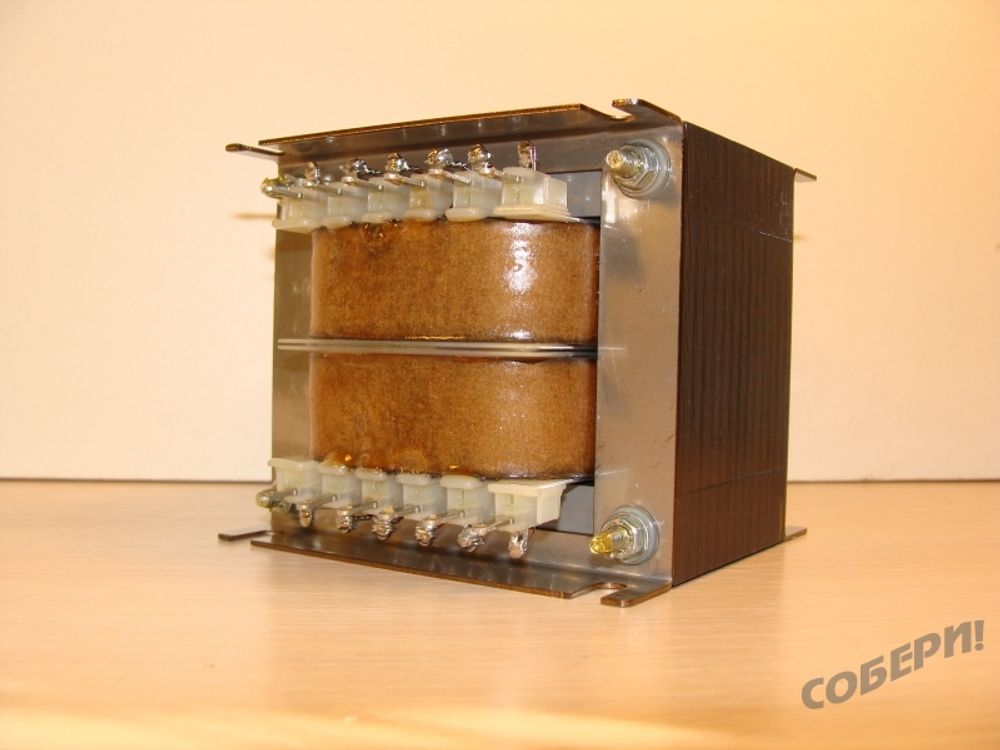

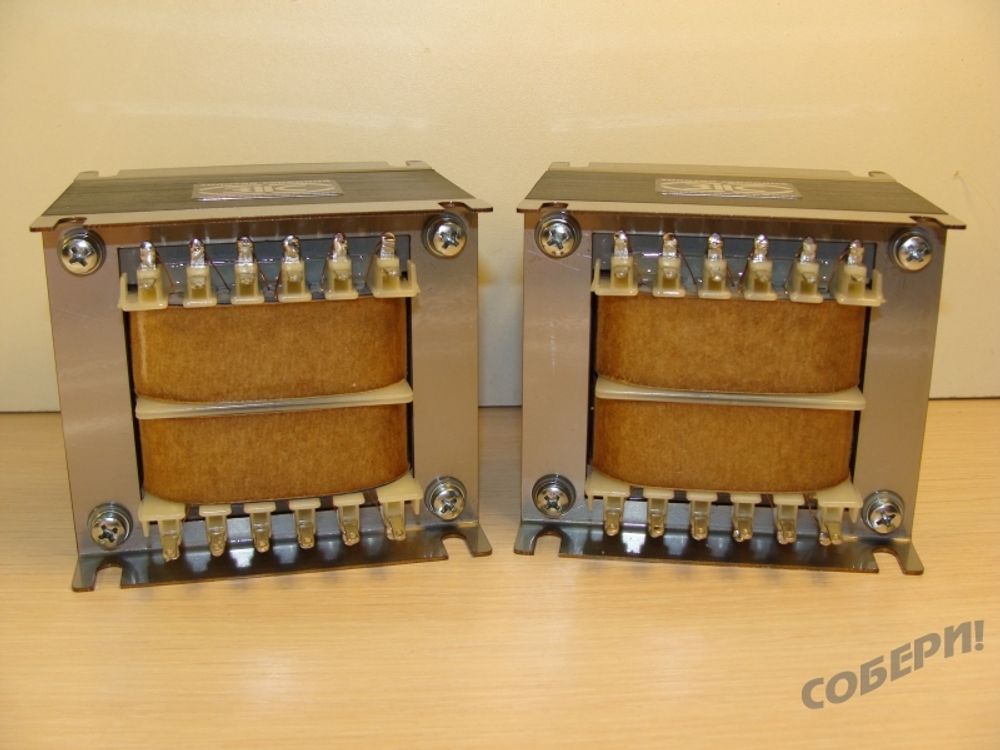

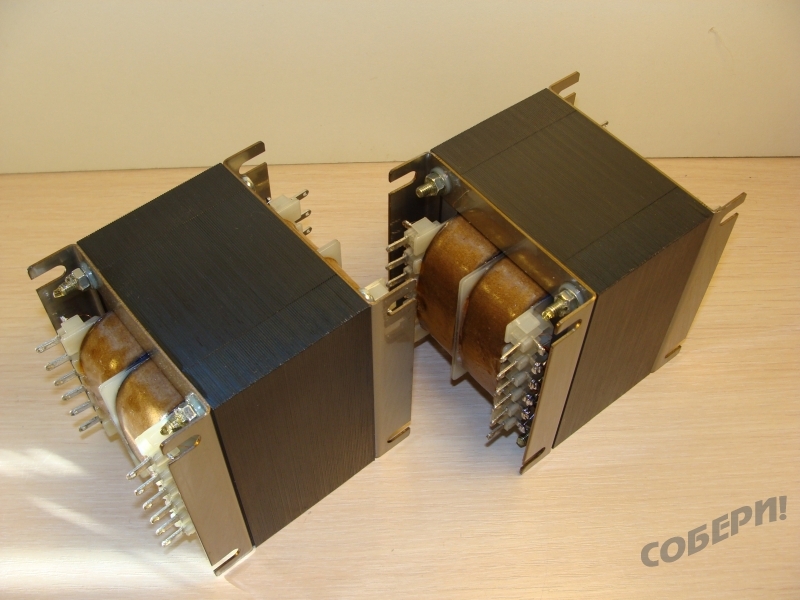

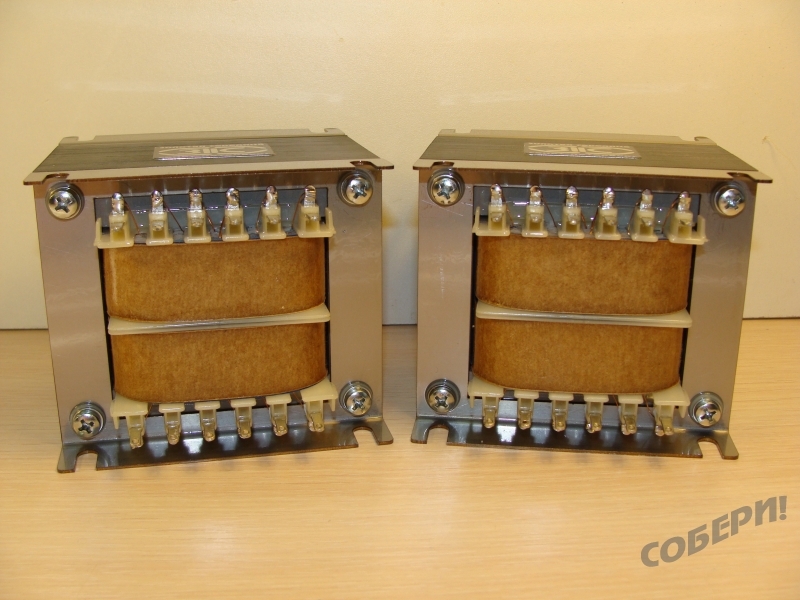

1.Выходной двухтактный полностью симметричный трансформатор тип OT - PPUK - 6.0 / 4 / 8 / 16 - 50 - 2 штуки (раздельно для левого и правого каналов)
Технические характеристики:
- Приведенное сопротивление 6,0 КОм
- Сопротивление нагрузки 4 Ом или 8 Ом или 16 Ом
- Магнитопровод шихтованный из пластин EI 96 / УШ32 х45
- Площадь сечения магнитопровода : 15 см²
- Максимальное рабочее постоянное напряжение : 1000 В
- Максимальная звуковая выходная мощность : 50 Вт @ 50 Гц
2. Дроссель анодного питания тип СР-5/0,2 - 2 штуки (раздельно для левого и правого каналов)
- индуктивность 5 Гн
- максимальный рабочий ток 200 мА
- магнитопровод пакетный из пластин EI66 / УШ22 х 25 сечение 5,5 см2

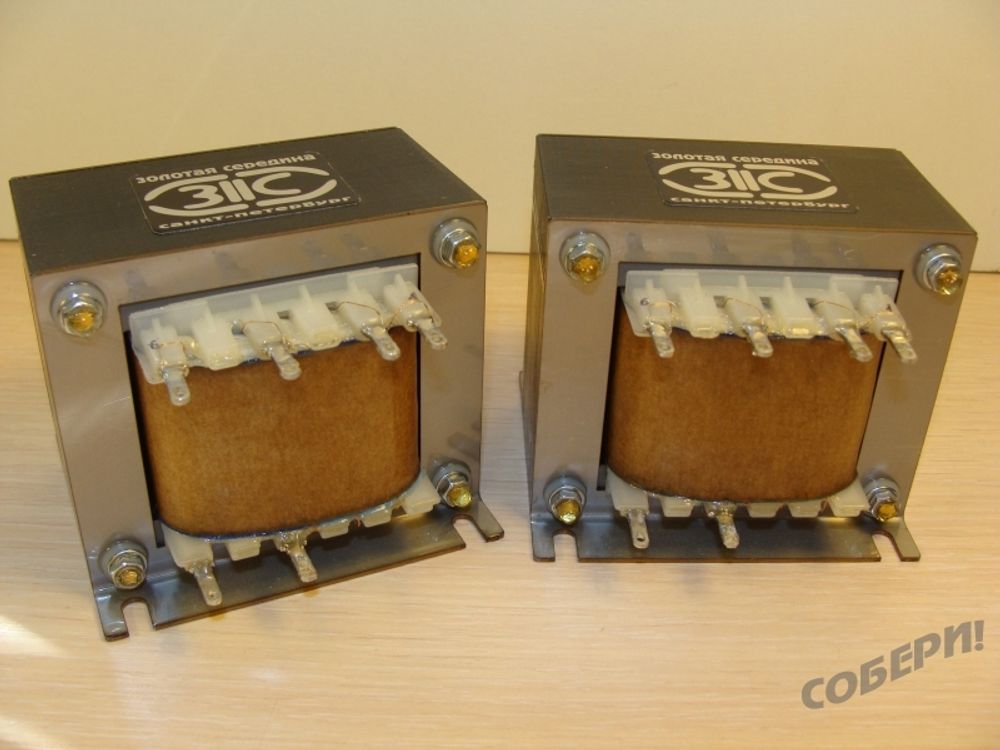

3. Межкаскадный фазоинверсный трансформатор OT-ISPP-3/3/3-30- 2 штуки (раздельно для левого и правого каналов)
магнитопровод пакетный из пластин EI75 / УШ25 х 40 сечение 10,0 см2

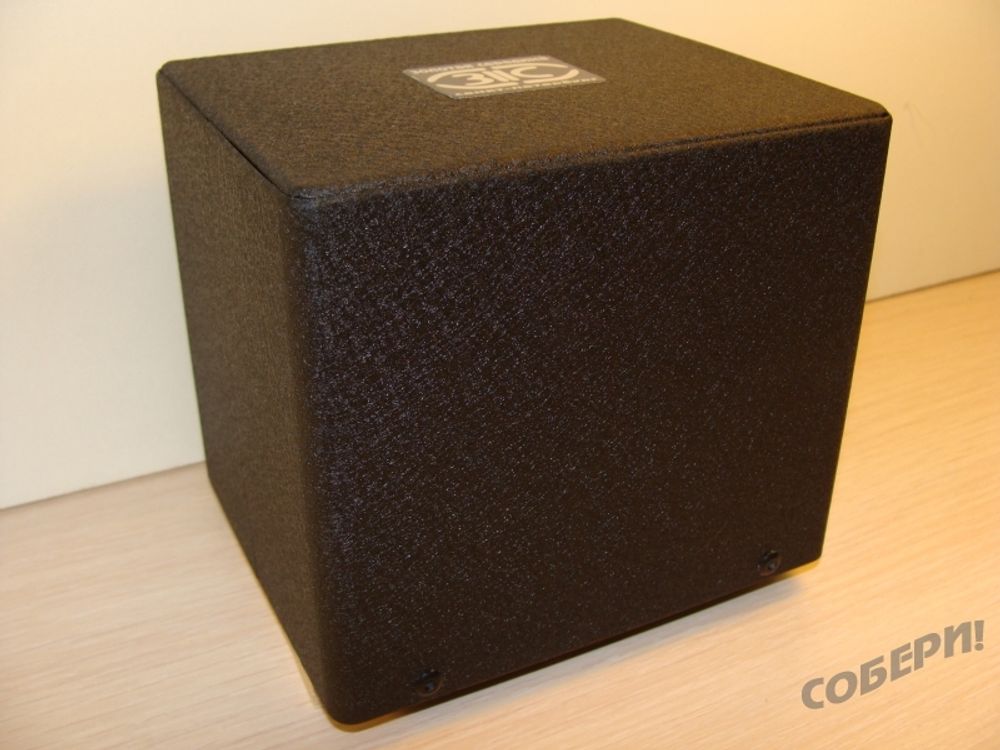

4.Трансформатор питания 350Вт тип PPT-PPHH-350/500- 1 штука + декоративно-защитный кожух для трансформатора
Магнитопровод шихтованный из пластин EI120 / УШ40 х 60

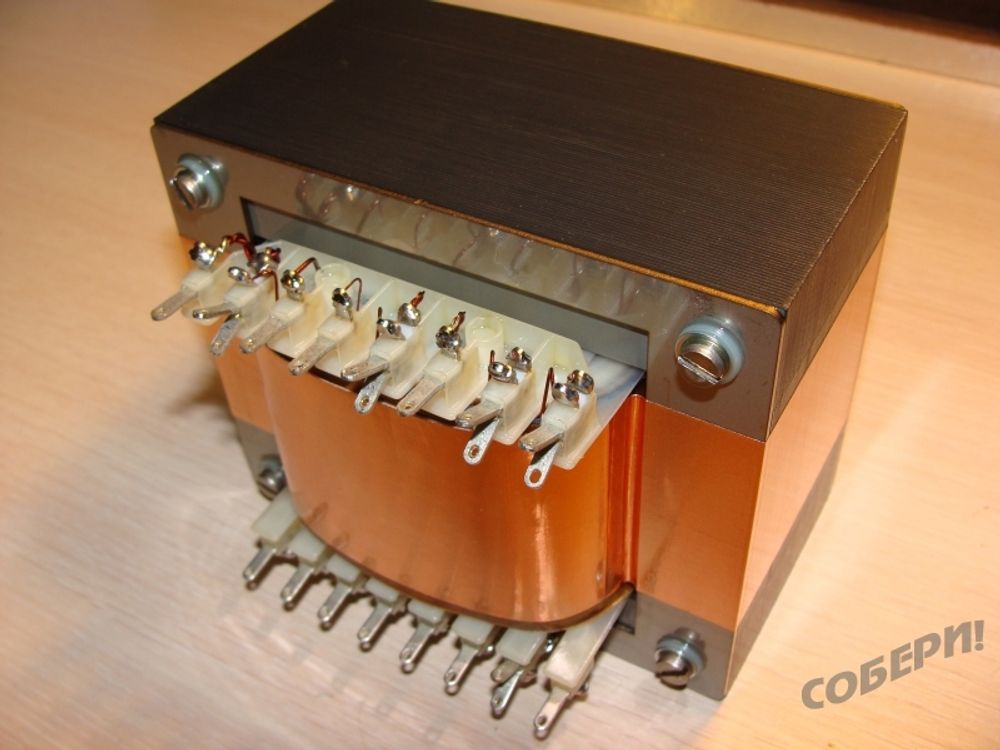

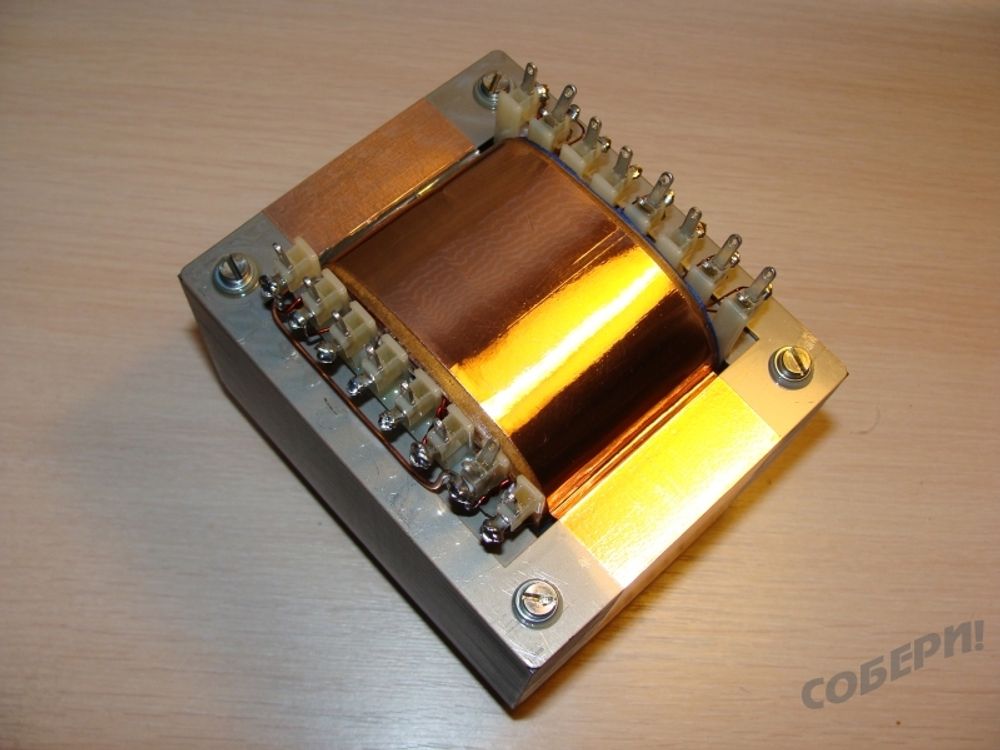

На трансформаторе питания смонтирован медный экран для уменьшения полей рассеивания
Каждое изделие имеет индивидуальный паспорт с указанием маркировки выводов, технических параметров и установочных размеров.
Разработка и производство "Золотая Середина" . Производитель оставляет за собой право вносить в изделия изменения, не влияющие на основные технические характеристики.
