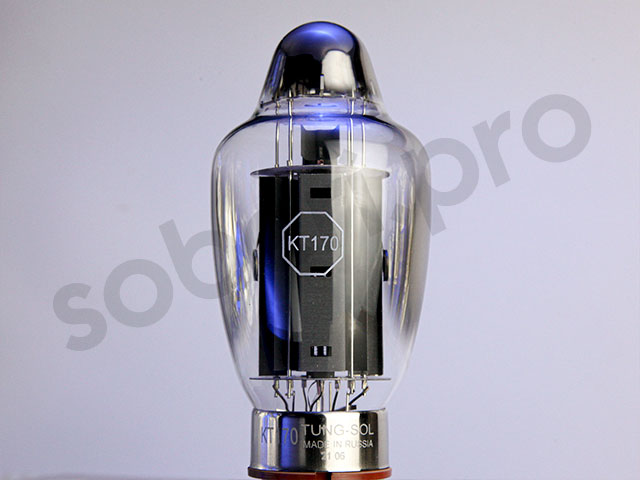

Нередко при конструировании ламповых усилителей возникает вопрос о том, как продлить срок службы выходных радиоламп, особенно, когда речь идет о построении ламповых усилителей на мощных и недешевых радиолампах (КТ88 / КТ120 / КТ150 / КТ170 / 6550 и многих других).
Это актуально для усилителей, в которых используется фиксированное сеточное смещение как с полупроводниковыми выпрямителями, так и с выпрямителями на вакуумных диодах.

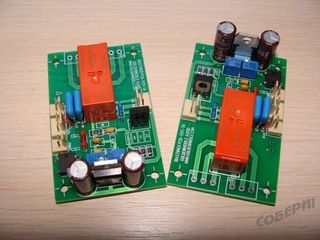

Решить эту задачу можно путем задержки подачи высокого напряжения анода. И для этого не нужно городить бесчисленные количества радиодеталей, и ломать голову над стабильностью работы системы задержки подачи напряжения. Все решается очень просто, путем интеграции в конструкцию усилителя одного модуля, доказавшего стабильность и надежность выполнения подобной задачи. Это устройство BIASTIMER.

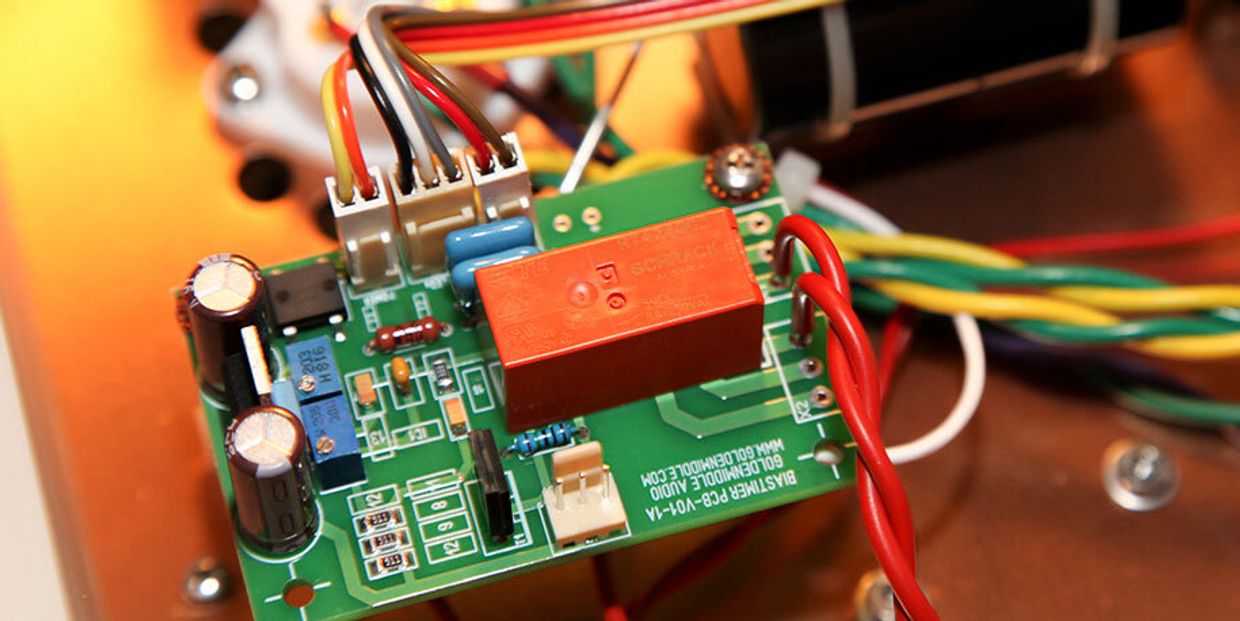

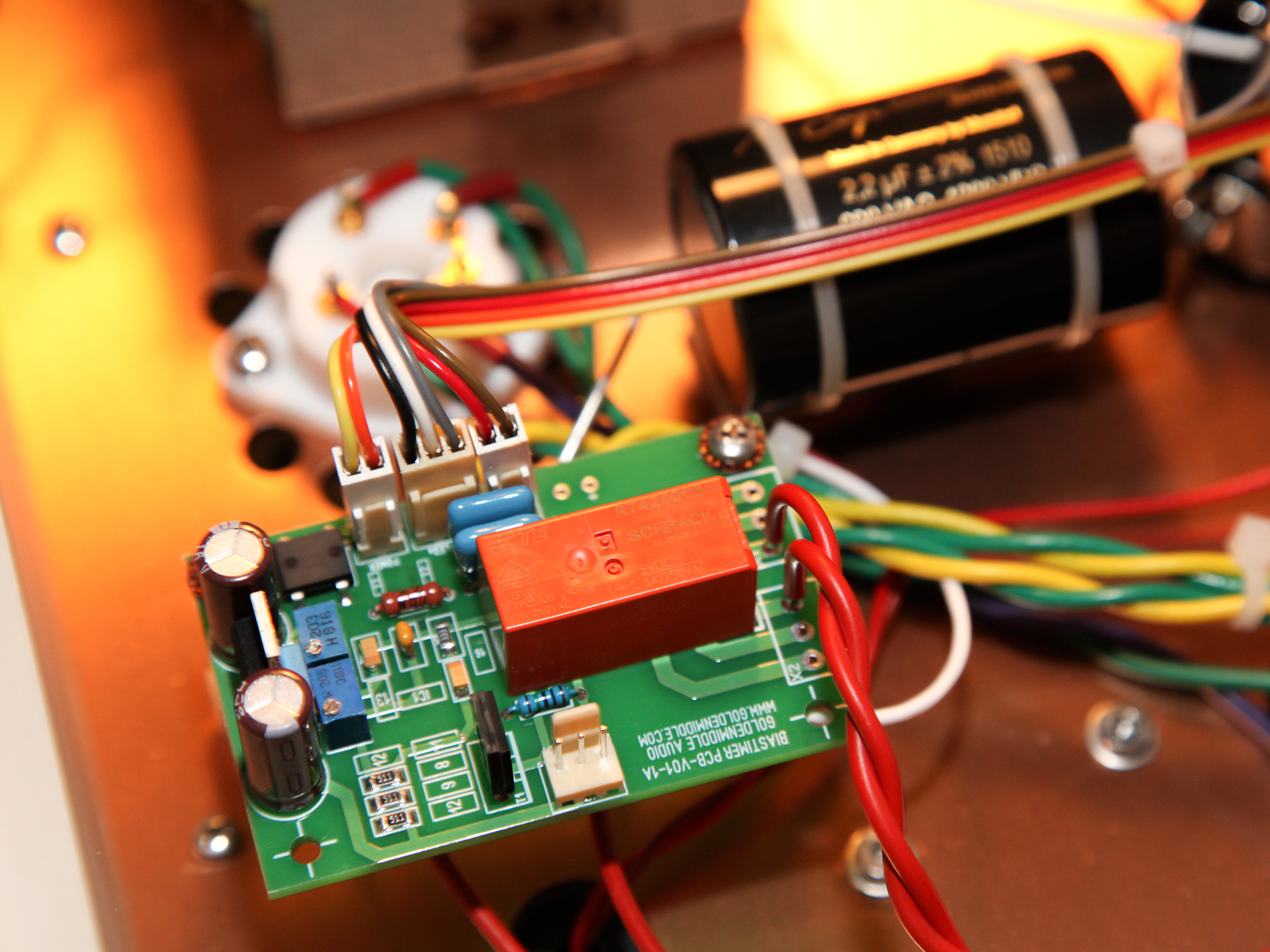

Разберем устройство и принцип работы BIASTIMER мы будем на примере однотактного усилителя на радиолампе EML 20B V4 с выпрямителем на вакуумном диоде 6Х6С.
Удобство BIASTIMER заключается в следующем: модуль питается от 6В накала, как правило того же кенотрона, которым выпрямляется само смещение.

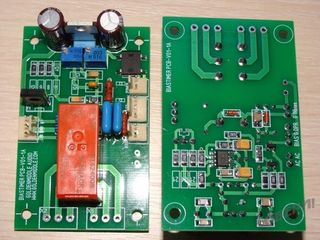

На плате есть свой выпрямитель и стабилизатор с фильтром. Так как это BIAS, то он контролирует напряжение отрицательной полярности относительно общего провода. Для этого на измерительном входе устройства возможно измерять напряжение в диапазоне о -15В до -100В. Данное напряжение можно установить при помощи переменного резистора, расположенного на плате. В рассматриваемом усилителе плата контролирует напряжение -50В, которое получается после второго звена фильтра выпрямителя смещения.
Также этот модуль позволяет вывести светодиодную индикацию, при помощи которой можно определить в каком режиме находится усилитель: в режиме прогрева или режиме operate. В измерительном таймере присутствует функция задержки включения самого высоковольтного питания.
После появления необходимого напряжения смещения на лампе включается таймер (время срабатывания которого выставляется вторым переменным резистором) и через определенное этим резистором время таймер срабатывает и включает накал высоковольтного кенотрона выпрямителя анодного питания.
Помимо имеющегося регулятора входного напряжения, регулятора времени задержки между включением анодного питания и номинальным значением напряжения смещения, у BIASTIMER'а есть возможность подключения дополнительного реле и дополнительного индикатора.
Это особенно актуально для достаточно мощных усилителей, где на эти контакты можно поставить реле-заглушку, которая будет накоротко замыкать акустическую систему вплоть до подачи высокого напряжения. Таким образом в акустической системе не будут слышны посторонние щелчков и прочие призвуки при переходных процессах в усилителе, например в моменты, когда подается смещение на лампу и включается накал кенотрона. В результате акустика включится только тогда, когда будет подано высокое напряжение на накал кенотрона.
Также сюда можно поставить дополнительное реле для плавного пуска (например для дополнительной задержки для питания драйвера). Дополнительная индикация может быть также выведена на лицевую панель, как в рассматриваемом усилителе, или на другое устройство.
Используемое реле имеет 2 группы переключающих контактов. Таким образом есть возможность как включение реле в разрыв, так и замыкание каких-либо групп контактов с максимальным током до 8А и максимальным постоянным напряжением 600В между группами контактов. Как правило включение осуществляется в разрыв накала кенотрона.
Изолирующая способность реле 2000В (максимальное напряжение на катоде (которое мы разрываем) - до 2000В).
Но уже при подобных напряжениях, плата должна питаться не от накала кенотрона выпрямителя, а от отдельного источника питания.
